Кофичните елеватори са предназначени за  транспорт на насипни материали.
Кофичните елеватори на СЛАВ-ВЕРИГИ ООД са конструирани и изработени така, че да осигурят години безпроблемна работа на съоръжението с минимум поддръжка.

Кофичните елеватори са съставени от ПРИЕМНА СЕКЦИЯ (ПЕТА), РАЗТОВАРНА СЕКЦИЯ (ГЛАВА), ТРЪБИ И ЛЕНТА С КОФИ.

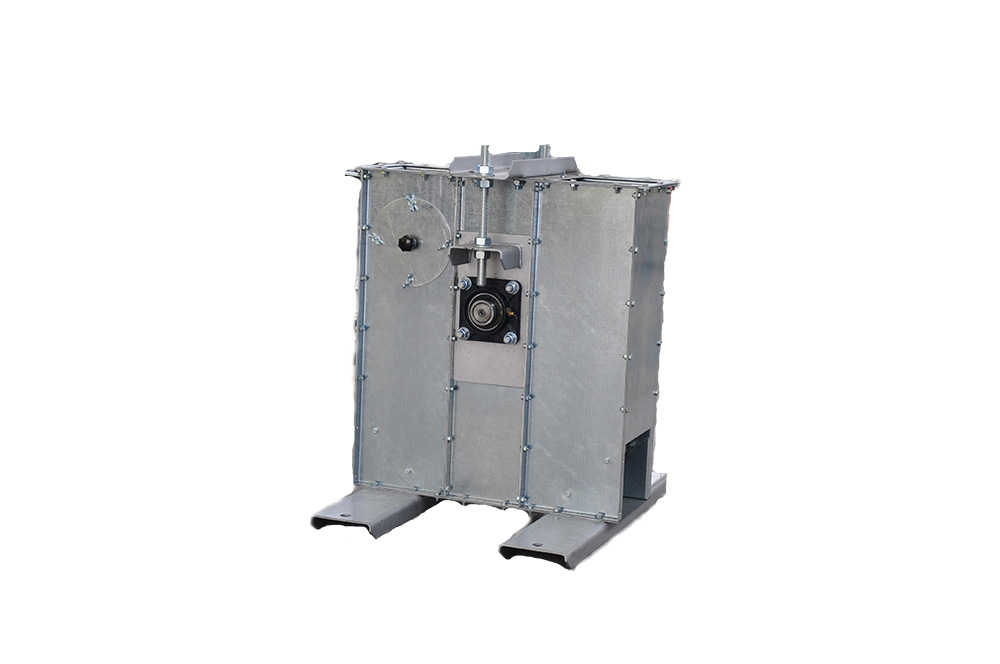

ПРИЕМНА СЕКЦИЯ (ПЕТА) :

1. Приемната секция е болтова конструкция от горещо поцинкована ламарина с дебелина 2,5-3 мм.
2. Всички крепежни елементи са поцинковани и всоко якостни – клас на якост 8,8 или 10,9
3. Подвижна шайба за обтягане на лентата с кофите.
4. Самонагаждащи се фланцови лагери, прахозащитени.
5. Всички подложени на абразивното действие на постъпващия материал части са защитени с 10 мм износоустойчив полиетилен UHWM PE1000.
6. Петата има два шибъра за почистване.

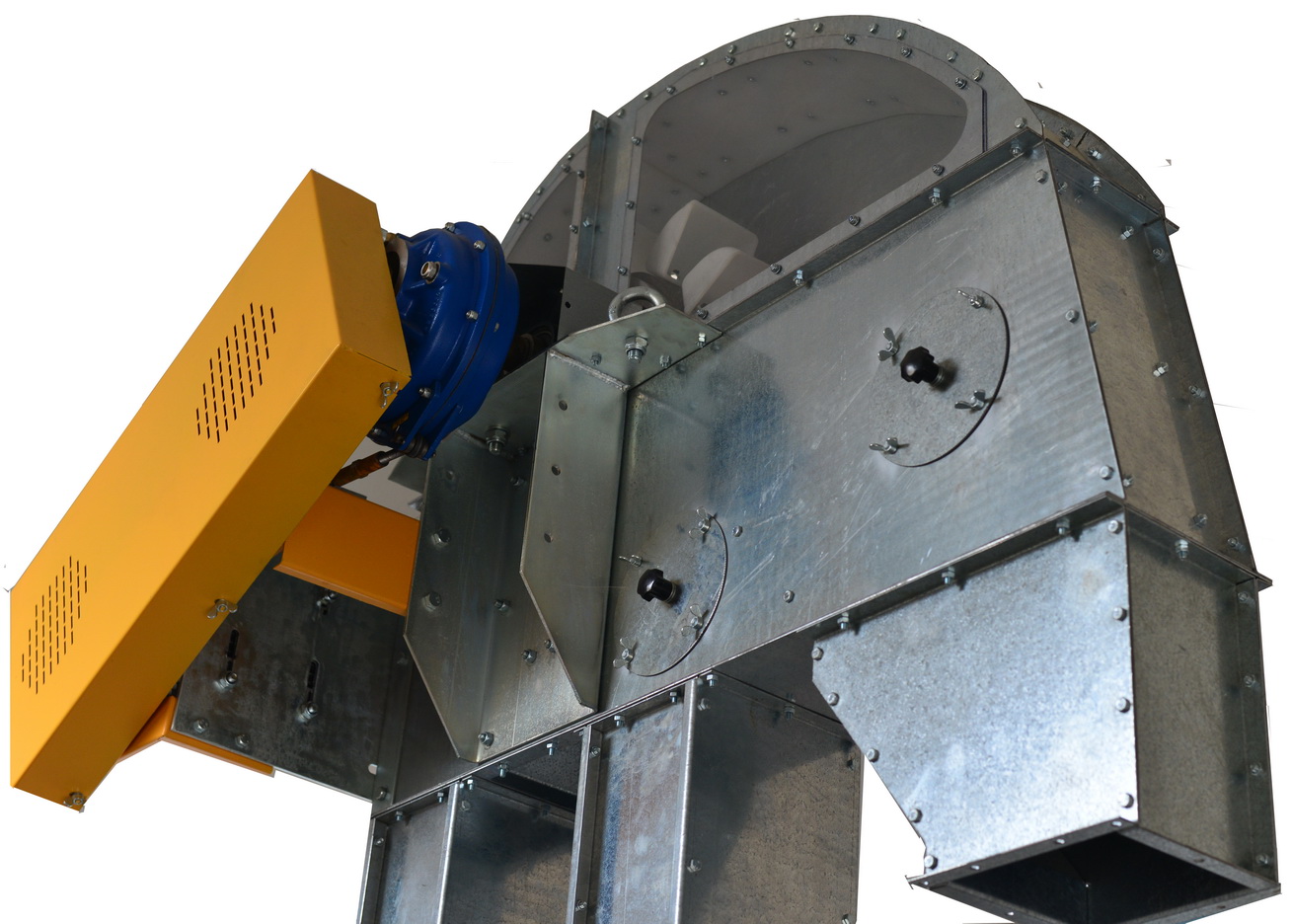

РАЗТОВАРНА СЕКЦИЯ (ГЛАВА)

1. Разтоварната секция е изработена от горещо поцинкована ламарина с дабелина 3 мм.
2. Изцяло болтова конструкция, като горният капак е изработен от две части с цел по лесното обслужване и разглобяване.
3. Разтоварната секция е защитена против износване с 10мм износоустойчив полиетилен UHWM PE1000
4. Мотор – редукторите които се използват са произведени от реномирани световни лидери в бранша – SITI , NORD, SEW и др.
5. Стандартното задвижване е с ремъчна предавка от мотор-редуктора към задвижвания вал. По желание може да бъде извършено директно куплиране на мотор- редуктора към вала.
6. На задвижващия вал е монтирана спирачка против обратен ход на лентата с кофите.
7. Лагерите на разтоварната секция са монтирани на пети, самонагаждащи се и прахозащитени.
8. Плочата на която са монтирани лагерите има специални болтове за фино регулиране водоравността на задвижната шайба.

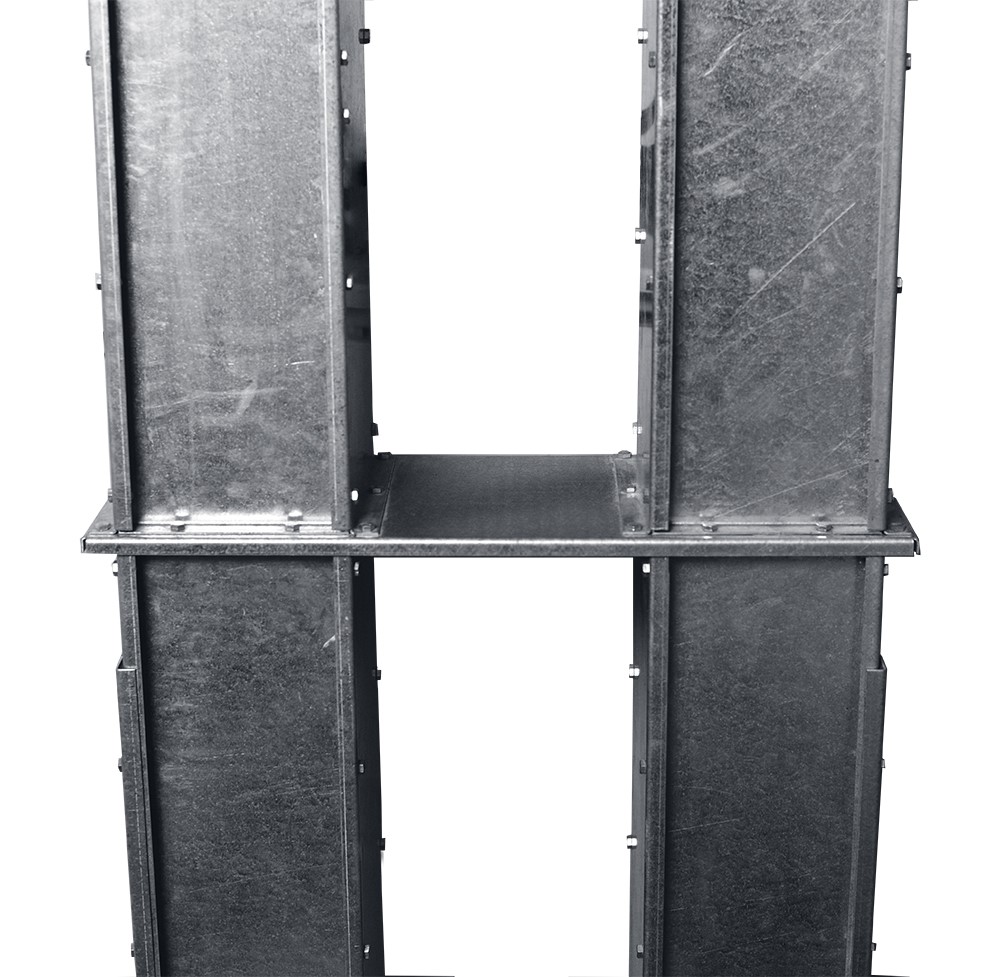

ТРЪБИ


1. Стандартно тръбите са с правоъгълно сечение и се изработват от горещо поцинкована ламарина с дебелина 2мм
2. Изцяло болтова конструкция, позволяваща лесната подмяна на износените или повредените части.
3. Стандартно тръбите се изработват с дължина 2950 мм.
4. Захващането става с поцинкована рамка с болтова връзка.
5. По желание на клиента между тръбите могат да се монтират напречно шини и предпазна конструкция, които да се използват за стълба.

ЛЕНТА С КОФИ

1. Лентата на която се монтират кофите е тип ЕР 500 до ЕР 1500 и е с различна ширина и дебелина при различните елеватори в зависимост от капацитета.
2. Стандартно се изработва с кофи от ултра-високо мулекулярен полиетилен UHWM PE1000. По желание на клиентите са предлагат и кофи от метал.
3. Връзката се осъществява чрез специални скоби или чрез лепене.

КОФИЧНИТЕ ЕЛЕВАТОРИ се изработват в четири стандартни типоразмера в зависимост от производителността.


ТИП BE15 BE30 BE50 BE100
Производителност
t/h при отн. тегло 0,75 т/куб.м.
15 30 50 100
Според специфичните условия  могат да се изработят и елеватори с междинни показатели, по-малка производителност 2-5 т/ч., както и с по-голяма –до 500 т/ч.

МОДЕЛ A B C U V Y M O I P Z
BE15 700 445 200 150 140 440 550 470 400 770 200
BE30 1250 1320 280 205 185 815 935 735 750 1300 400
BE50 1270 1350 335 255 205 855 955 770 800 1380 400
BE100 1830 1580 425 320 275 1195 1265 1100 1220 1900 600


*Посочените размери са в милиметри и са ориентировъчни. Производителят си запазва правото да ги променя в зависимост от технологичната необходимост

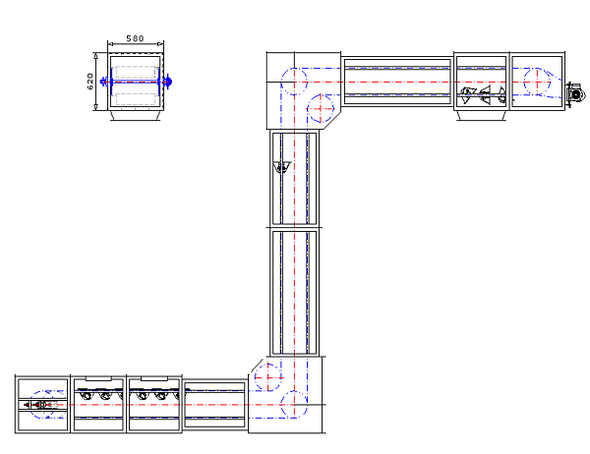

Z-ЕЛЕВАТОРИ

Z-ЕЛЕВАТОРИТЕ са предназначени за деликатен транспорт на насипни материали.
Z-ЕЛЕВАТОРИТЕ се състоят от - ЗАДВИЖНА СТАНЦИЯ, ОБТЯЖНА СТАНЦИЯ, ЪГЛОВИ СТАНЦИИ, КОРИТА И ВЕРИГА СЪС СПЕЦИАЛНИ КОФИ

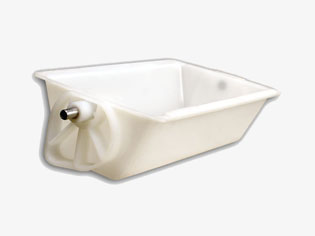

КОФА ЗА Z-ЕЛЕВАТОР
