ВЕРИЖНИ ТРАНСПОРТЬОРИ ЗА ЗЪРНО (РЕДЛЕРИ)

Редлерите са предназначени за хоризонтално транспортиране на насипни материали – зърно, гранули, слънчоглед и др. Редлерите произвеждани от СЛАВ-ВЕРИГИ ООД се състоят от:

  • ЗАДВИЖНА СТАНЦИЯ,
  • ОБТЯЖНА СТАНЦИЯ,
  • МЕЖДИННИ СТАНЦИИ (КОРИТА) и
  • РЕДЛЕРНА ВЕРИГА.

Към тях могат да бъдат монтирани шибри или клапи за разпределяне на материала с ръчно или ел.моторно задвижване.

КАТАЛОГ РЕДЛЕРИ И ЕЛЕВАТОРИ.PDF

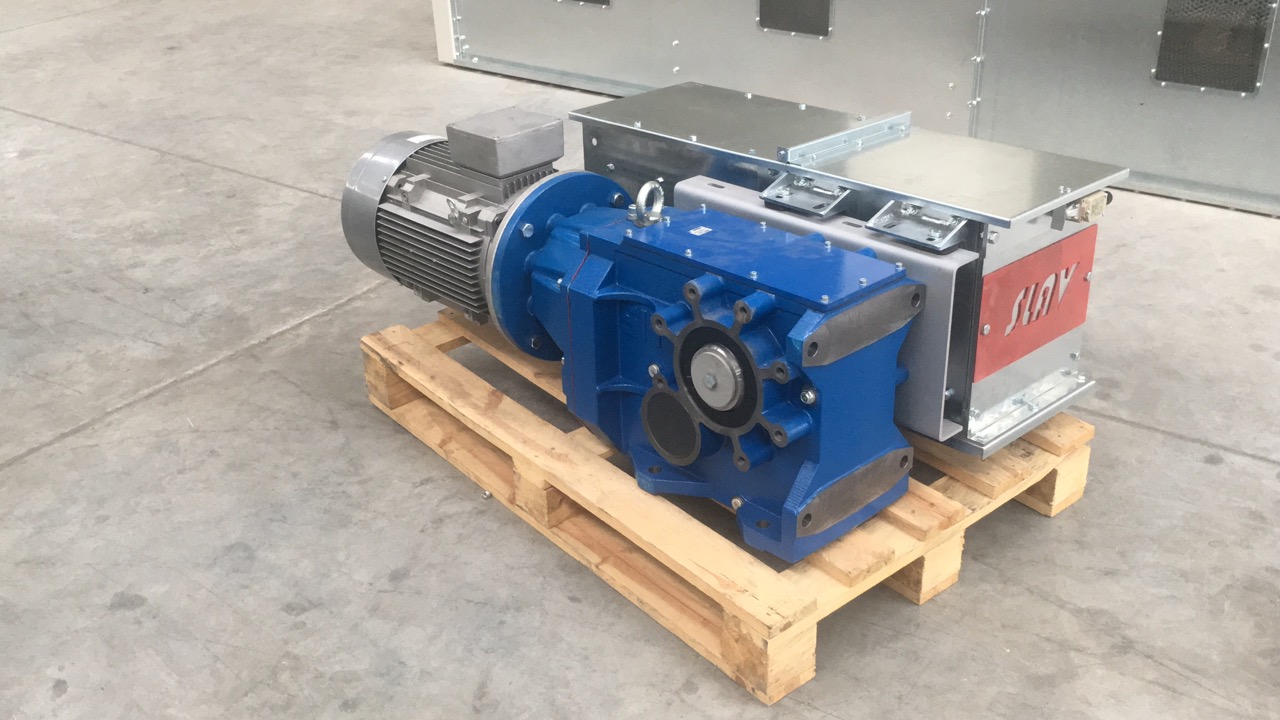

ЗАДВИЖНА СТАНЦИЯ
  • Задвижната станция е болтова конструкция изработена от горещо поцинкована ламарина с дебелина 2.5-3 мм
  •  Задвижването се извършва с мотор – редуктор директно куплиран към задвижния вал. По желание може да бъде и ремъчна или верижна предавка.
  •  Усилващи плочи от двете страни с дебелина 8 мм.
  •  Фланцови самонагаждащи си лагери – прахозащитени произведени от реномирани производители LDK, KOYO, SNR, FAG и др..
  •  Задвижен вал и верижно колело изработени от качествени въглеродни стомани (не отливка)
  •  Всички детайли са изработени на машини с Цифрово Програмно Управление, гарантиращи тяхната прецизност.
  •  Предпазен изключвател против претоварване на съоръжението.
  •  Капак от полинкована ламарина.

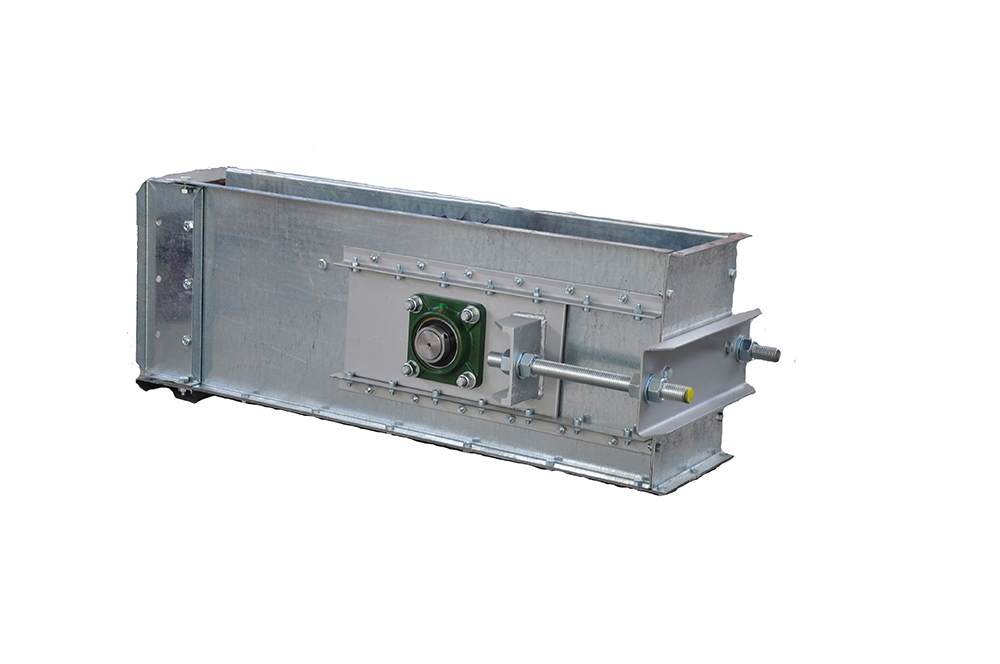

 ОБТЯЖНА СТАНЦИЯ
  • Обтяжната станция е болтова конструкция изработена от горещо поцинкована ламарина с дебелина 3 мм
  •  Фланцови самонагаждащи си лагери – прахозащитени произведени от реномирани производители KOYO, SNR, FAG и др.
  •  Обтяжна плоча от листов метал с дебелина 8 мм.
  •  Обтяжен вал и верижно колело изработени от качествени въглеродни стомани (не отливка)
  •  Капак от поцинкована ламарина.

МЕЖДИННИ СЕКЦИИ (КОРИТА)

  • Междинните секции са изработени от горещо поцинкована ламарина с дебелина 2,5мм.
  • Дъното е захванато за страниците с болтова връзка, което позволява лесното подменяне при износване.
  • Oпорни ролки от износоустойчив ултрависоко мулекулярен полиетилен или двойно дъно
  • Стандартно междинните секции се изработват с дължина 3000 мм.
  • Капак от поцинкована ламарина.

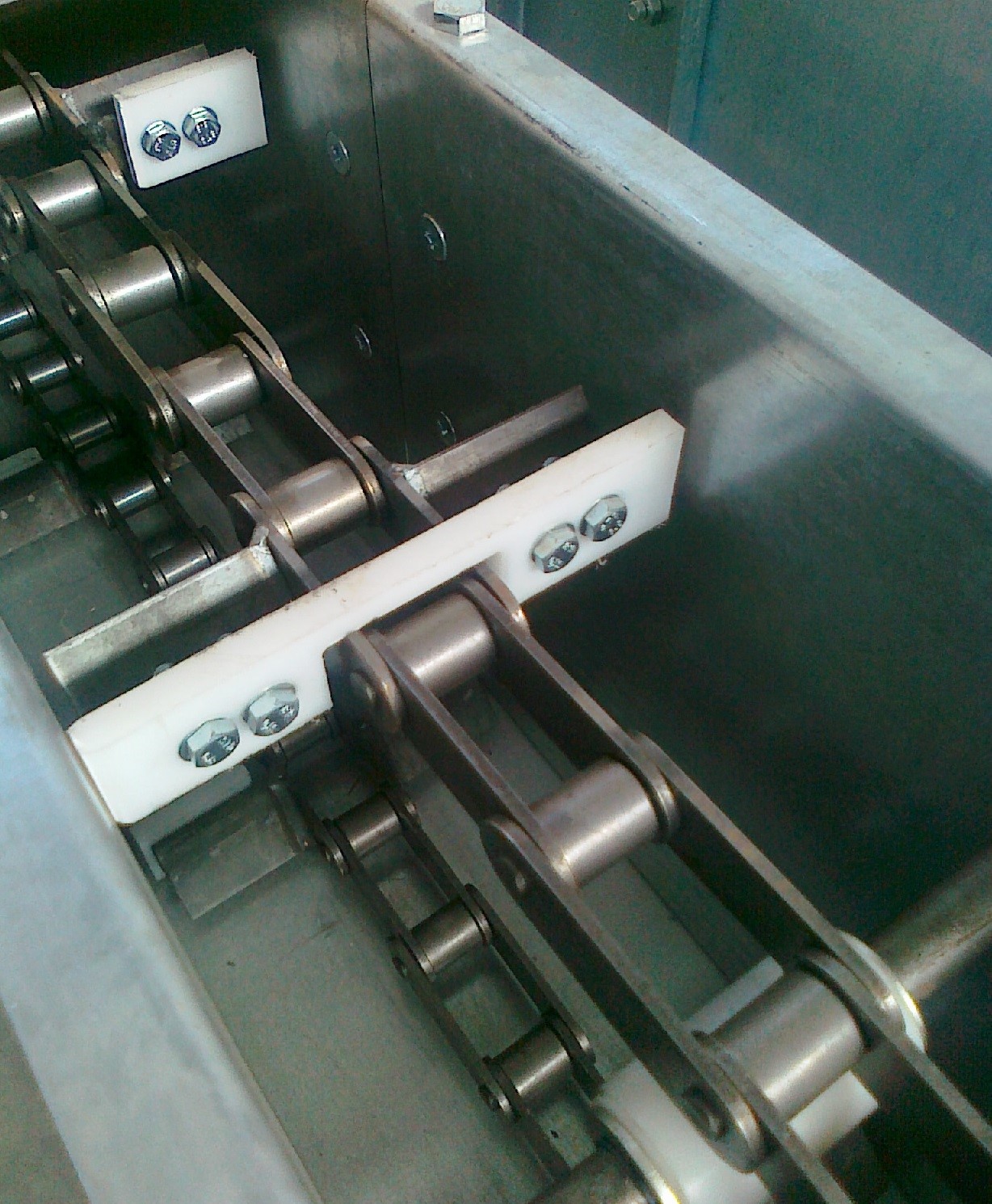

РЕДЛЕРНА ВЕРИГА

  • Редлерната верига е високо-якостна втулково ролкова верига, термообработена, с монтирани странични планки от 10мм или 12мм  ултра-високо мулекулярен полиетилен UHWM PE1000 антистатичен.
  • Този износоустойчив материал предотвратява триенето метал в метал, запазва цялостта на зърното, намалява шума и удължава многократно експлоатационния живот на съоръжението.
  • Веригите се доставят на дължини по 10м коплектовани със съединителни звена за бърз монтаж.

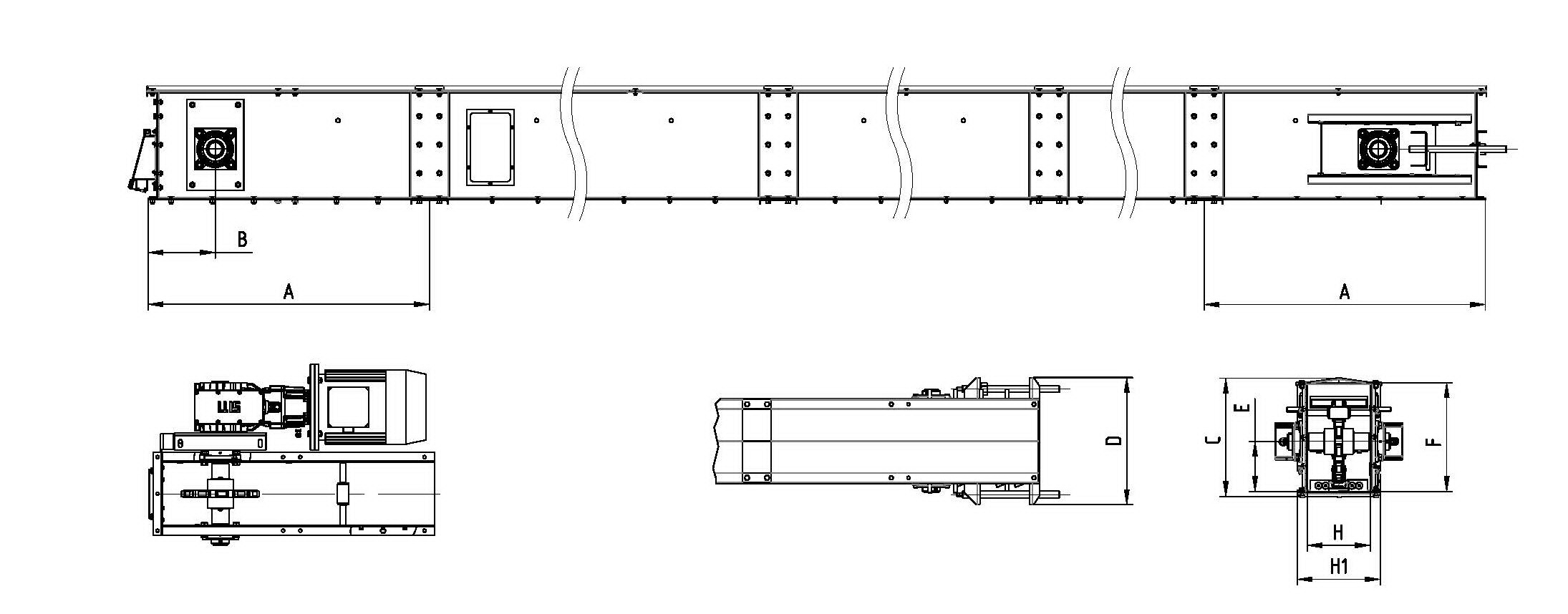

РЕДЛЕРИТЕ се произвеждат в пет основни типоразмера в зависимост от производителността им.

Тип

СС15

СС25

СС50

СС100

СС150

Производителност т/ч.
при  0,75 т/куб.м.

до 15 т/ч

до 25 т/ч.

до 50 т/ч.

до 100 т/ч

до 150 т/ч

обтяжна станция  A (мм)

950

950

950

950

950

задвижна станция  A (мм)

950

950

950

950

950

Ширина H (мм)

190

190

220

320

350

Височина C (мм)

250

356

380

420

460

Корито дължина (мм)

2000

2000/3000

2000/3000

2000/3000

2000/3000

В зависимост от специфичните условия могат да бъдат произведени и редлери с различен от посочения капацитет и размери.
