ВТУЛКОВО-РОЛКОВИ ВЕРИГИ DIN 8188, ISO 606, ANSI B29.1

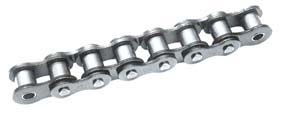

Едноредни ролкови вериги

DIN ISO

ANSI  No.

Стъпка

Диаметър на ролката

Вътрешна ширина

Диаметър на остта

Дължина на остта

Височина на планките

Издържливост на опън

Постигната
средна издържлиост на опън

Тегло на метър

P

d1 max

b1 min

d2 max

L max

Lc max

h2 max

Q min

Q0

q

Mm

mm

mm

mm

mm

Mm

mm

KN

KN

kg/m

*04C-1

*25

6.35

3.30

3.18

2.31

7.80

8.45

5.90

3.5

4.3

0.15

*06C-1

*35

9.525

5.08

4.77

3.58

12.15

13.1

8.95

7.9

9.8

0.33

085-1

41

12.7

7.77

6.25

3.58

13.75

15.4

9.90

6.67

11.7

0.41

08A-1

40

12.7

7.95

7.85

3.96

16.6

17.75

11.90

14.1

17.1

0.62

10A-1

50

15.875

10.16

9.40

5.08

20.90

22.2

15.09

22.2

26.4

1.02

12A-1

60

19.05

11.91

12.57

5.94

25.9

27.5

18.0

31.8

38.8

1.50

16A-1

80

25.4

15.88

15.75

7.92

32.80

34.9

24.10

56.7

64.8

2.60

20A-1

100

31.75

19.05

18.90

9.53

40.0

43.2

30.10

88.5

101.8

3.91

24A-1

120

38.1

22.23

25.22

11.10

50.45

53.4

36.10

127.0

147.1

5.62

28A-1

140

44.45

25.40

25.22

12.70

54.20

59.0

42.10

172.4

197.9

7.50

32A-1

160

50.8

28.58

31.55

14.27

64.30

69.6

48.10

226.8

260.2

10.10

36A-1

180

57.15

35.71

35.48

17.46

72.8

78.6

53.6

280.2

327.9

13.45

40A-1

200

63.5

39.68

37.85

19.85

80.3

87.2

60.0

353.8

405.0

16.15

48A-1

240

76.2

47.63

47.35

23.81

95.5

103.0

72.39

510.3

585.5

23.20

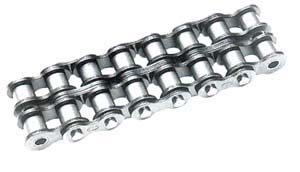

Двуредни ролкови вериги

DIN ISO

ANSI  No.

Стъпка

Диаметър на ролката

Вътрешна ширина

Диаметър на остта

Дължина на остта

Височина на планките

Transverse pitch

Издържливост на опън

Постигната
средна издържлиост на опън

Тегло на метър

P

d1 max

b1 min

d2 max

L max

Lc max

h2 max

Pt

Q min

Q0

q

mm

mm

mm

mm

mm

mm

mm

mm

KN

KN

kg/m

*04C-2

*25-2

6.35

3.30

3.18

2.31

14.5

15.15

5.90

6.40

7.0

8.3

0.28

*06C-2

*35-2

9.525

5.08

4.77

3.58

22.5

23.4

8.95

10.13

15.8

19.1

0.63

08A-2

40-2

12.7

7.95

7.85

3.96

31.1

32.25

11.90

14.38

28.2

33.7

1.12

10A-2

50-2

15.875

10.16

9.40

5.08

39.0

40.3

15.00

18.11

44.4

55.3

2.00

12A-2

60-2

19.05

11.91

12.57

5.94

48.8

50.3

18.0

22.78

63.6

83.2

2.92

16A-2

80-2

25.4

15.88

15.75

7.92

61.9

64.2

24.10

29.29

113.4

140.0

5.15

20A-2

100-2

31.75

19.05

18.90

9.53

76.2

80.5

30.10

35.76

177.0

202.8

7.80

24A-2

120-2

38.1

22.23

25.22

11.10

95.4

99.7

36.0

45.44

254.0

291.4

11.70

28A-2

140-2

44.45

25.40

25.22

12.70

103.10

107.9

42.0

48.87

344.8

295.7

15.14

32A-2

160-2

50.8

28.58

31.55

14.27

122.90

128.1

48.0

58.55

453.6

520.5

20.14

36A-2

180-2

57.15

35.71

35.48

17.46

138.6

144.4

53.6

65.84

560.5

655.7

29.22

40A-2

200-2

63.5

39.68

37.85

19.85

151.9

158.8

60.0

71.55

707.6

748.8

32.24

48A-2

240-2

76.2

47.63

47.35

23.81

183.4

190.8

72.39

87.83

1020.6

1170.6

45.23

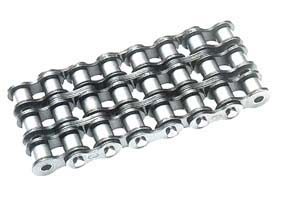

Триредни ролкови вериги

DIN ISO

ANSI  No.

Стъпка

Диаметър на ролката

Вътрешна ширина

Диаметър на остта

Дължина на остта

Височина на планките

Transverse pitch

Издържливост на опън

Постигната
средна издържлиост на опън

Тегло на метър

P

d1 max

b1 min

d2 max

L max

Lc max

h2 max

Pt

Q min

Q0

q

mm

mm

mm

mm

mm

mm

mm

mm

KN

KN

kg/m

*06C-3

*35-3

9.525

5.08

4.77

3.58

32.8

33.7

8.9

10.13

23.7

28.7

1.05

08A-3

40-3

12.7

7.95

7.85

3.96

45.6

47.0

11.9

14.38

42.3

50.1

1.90

10A-3

50-3

15.875

10.16

9.40

5.08

57.40

59.1

15.0

18.11

66.6

77.8

3.09

12A-3

60-3

19.05

11.91

12.57

5.94

71.5

73.2

18.0

22.78

95.4

111.1

4.54

16A-3

80-3

25.4

15.88

15.75

7.92

91.60

93.3

24.10

29.29

170.1

198.4

7.89

20A-3

100-3

31.75

19.05

18.90

9.53

111.6

116.3

30.00

35.76

265.5

309.5

11.77

24A-3

120-3

38.1

22.23

25.22

11.10

141.0

145.2

36.0

45.44

381.0

437.2

17.53

28A-3

140-3

44.45

25.40

25.22

12.70

151.80

156.8

42.0

48.87

517.2

593.1

22.20

32A-3

160-3

50.8

28.58

31.55

14.27

181.40

186.6

48.0

58.55

680.4

780.6

30.02

36A-3

180-3

57.15

35.71

35.48

17.46

204.4

210.2

53.6

65.84

840.7

983.8

38.22

40A-3

200-3

63.5

39.68

37.85

19.85

223.5

230.4

60.0

71.55

1061.4

1217.8

49.03

48A-3

240-3

76.2

47.63

47.35

23.81

271.3

278.6

72.39

87.83

1530.9

1756.6

71.60
