ВТУЛКОВО РОЛКОВИ ВЕРИГИ ISO 606, ANSI B29.1, DIN 8187

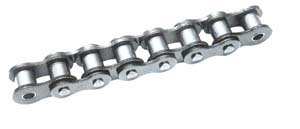

Едноредни ролкови вериги

DIN ISO  NO.

Стъпка

Диаметър на ролката

Вътрешна ширина

Диаметър на остта

Дължина на остта

Височина на планките

Издържливост на опън

 Постигната
средна издържлиост на опън

Тегло на метър

P

d1 max

b1 min

d2 max

L max

Lc max

h2 max

Q min

Q0

q

mm

mm

Mm

mm

mm

mm

mm

KN

KN

kg/m

04B-1

6.0

4.00

2.80

1.85

6.8

7.8

5.0

3.0

3.4

0.11

05B-1

8.0

5.00

3.00

2.31

8.0

8.9

7.11

5.0

5.7

0.20

*06B-1

9.525

6.35

5.72

3.28

13.20

14.2

8.2

9.0

10.2

0.41

08B-1

12.7

8.51

7.75

4.45

16.7

18.0

11.8

18.0

19.1

0.69

10B-1

15.875

10.16

9.65

5.08

19.60

21.0

14.7

22.4

26.5

0.93

12B-1

19.05

12.07

11.68

5.72

22.5

24.0

16.10

29.0

32.2

1.15

16B-1

25.4

15.88

17.02

8.28

36.0

37.2

21.05

60.0

70.4

2.71

20B-1

31.75

19.05

19.56

10.19

41.1

44.7

26.31

95.0

101.5

3.70

24B-1

38.1

25.40

25.40

14.63

53.3

57.5

33.30

160.0

174.0

7.10

28B-1

44.45

27.94

30.99

15.90

64.8

69.5

36.9

200.0

213.9

8.50

32B-1

50.8

29.21

30.99

17.81

66.2

71.0

42.1

250.0

267.5

10.25

40B-1

63.5

39.37

38.10

22.89

82.2

89.2

52.96

355.0

379.9

16.35

48B-1

76.2

48.26

45.72

29.24

99.1

107.0

63.8

560.0

599.0

25.00

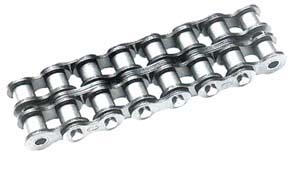

Двуредни ролкови вериги
DIN ISO NO.

Стъпка

Диаметър на ролката

Вътрешна ширина

Диаметър на остта

Дължина на остта

Височина на планките

Transverse pitch

Издържливост на опън

 Постигната средна издържлиост на опън

Тегло на метър

P

d1 max

b1 min

D2 max

L max

Lc max

h2 max

Pt

Q min

Q0

q

mm

mm

mm

mm

mm

mm

mm

mm

KN

KN

kg/m

05B-2

8.0

5.00

3.00

2.31

13.9

14.5

7.11

5.64

7.8

10.4

0.33

*06B-2

9.525

6.35

5.72

3.28

23.5

24.5

8.2

10.24

16.9

17.7

0.77

08B-2

12.7

8.51

7.75

4.45

31.0

32.10

11.8

13.92

32.0

37.3

1.34

10B-2

15.875

10.16

9.65

5.08

36.2

37.5

14.7

16.59

44.5

54.2

1.84

12B-2

19.05

12.07

11.68

5.72

42.1

43.6

16.10

19.46

57.8

65.7

2.31

16B-2

25.4

15.88

17.02

8.28

67.5

69.1

21.05

31.88

106.0

124.6

5.42

20B-2

31.75

19.05

19.56

10.19

77.2

80.9

26.3

36.45

170.0

210.0

7.20

24B-2

38.1

25.40

25.40

14.63

101.6

105.9

33.3

48.36

280.0

304.5

13.40

28B-2

44.45

27.94

30.99

15.90

124.1

129.1

36.9

59.56

360.0

385.3

16.60

32B-2

50.8

29.21

30.99

17.81

124.6

129.6

42.1

58.55

450.0

477.0

21.00

40B-2

63.5

39.37

38.10

22.89

154.5

161.5

52.96

72.29

630.0

667.5

32.00

48B-2

76.2

48.26

45.72

29.24

190.4

198.2

63.8

91.21

1000.0

1060.2

50.00

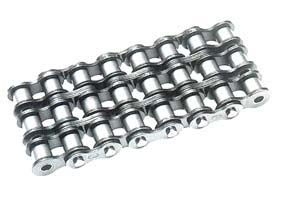

Триредни ролкови вериги

DIN ISO NO.

Стъпка

Диаметър на ролката

Вътрешна ширина

Диаметър на остта

Дължина на остта

Височина на планките

Transverse pitch

Издържливост на опън

Постигната
средна издържлиост на опън

Тегло на метър

P

d1 max

b1 min

d2 max

L max

Lc max

h2 max

Pt

Q min

Q0

q

mm

mm

mm

mm

mm

mm

mm

mm

KN

KN

kg/m

05B-3

8.0

5.00

3.00

2.31

19.5

20.2

7.11

5.64

11.1

13.6

0.48

*06B-3

9.525

6.35

5.72

3.28

33.8

33.90

8.2

10.24

24.9

29.8

1.16

08B-3

12.7

8.51

7.75

4.45

44.9

46.05

11.8

13.92

47.5

50.1

2.03

10B-3

15.875

10.16

9.65

5.08

52.8

54.1

14.7

16.59

66.7

79.5

2.77

12B-3

19.05

12.07

11.68

5.72

61.65

63.2

16.10

19.46

86.7

101.9

3.46

16B-3

25.4

15.88

17.02

8.28

99.40

101.0

21.05

31.88

160.0

188.0

8.13

20B-3

31.75

19.05

19.56

10.19

114.2

117.9

26.3

36.45

250.0

266.4

10.82

24B-3

38.1

25.40

25.40

14.63

105.1

154.6

33.2

48.36

425.0

462.2

20.10

28B-3

44.45

27.94

30.99

15.90

184.2

188.7

36.9

59.56

530.0

561.9

24.92

32B-1

50.8

29.21

30.99

17.81

183.2

188.2

42.1

58.55

670.0

710.2

31.56

40B-3

63.5

39.37

38.10

22.89

226.8

233.8

52.96

72.29

950.0

1007.2

48.10

48B-3

76.2

48.26

45.72

29.24

281.6

289.4

63.8

91.21

1500.0

1590.0

75.00
